一、 系统参数设定 1. 太阳能板规格:1640×990×40 2. 太阳能板阵列及数量:20×2=40PCS 3. 太阳能板重量:20kg/PCS 4. 安装角度:35° 5. …

一、 系统参数设定

1. 太阳能板规格:1640×990×40
2. 太阳能板阵列及数量:20×2=40PCS
3. 太阳能板重量:20kg/PCS
4. 安装角度:35°
5. 基本风载:0.75kN/m2
6. 基本雪载:0.8kN/m2
7. 安装条件:地面粗糙度为B类
8. 计算标准:《建筑结构荷载规范GB50009-2012》
9. 设计产品年限:25年
代入三弯距方程:

式中ln为跨距,ln=ln+1 =b
解得:

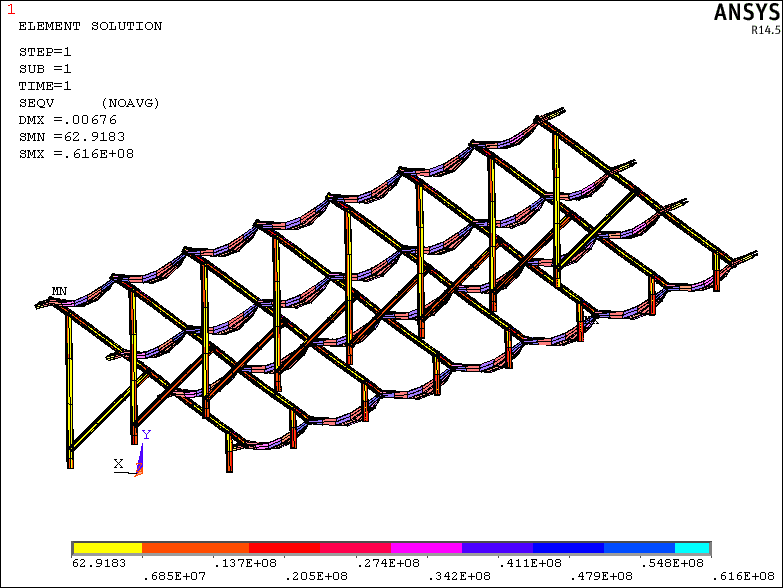

由剪力图中可以看出斜梁中分布了6个峰值,分别为:
当0<b< l2时
剪力极值Qmax>P
当b=l2时R1=-2.74P,R0=R2=3.37P,则剪力极值Qmax=1.37P
当l2<b< l2+l1时
剪力极值Qmax=P
当b=768时,R1=0,R0=R2=2P,则剪力极值Qmax=P
当b= l2+l1时,R1=1.12,R0=R2=1.44P,则剪力极值Qmax=0.56P
当 l2+l1<b<2574时
剪力极值Qmax>P
当b=1490时,R1=R0=R2=1.33P,则剪力极值Qmax=1.33P
当b=2574时,R1=2P,R0=R2=P,则剪力极值Qmax=P
当 b>2574时,剪力极值Qmax>P





下载:

光伏支架设计方案受力计算书-参考

注:常规的计算公式及计算方法可参考,具体取值有待考究。
