Eco Maru为工业太阳能发电站/低压互联系统安装了72KW(48 + 24)。 我将解释施工程序。 首先,我们从基础框架的装卸和通过电锤安装桩(基础桩)和除草(杂草控制)座位的…

Eco Maru为工业太阳能发电站/低压互联系统安装了72KW(48 + 24)。
我将解释施工程序。

首先,我们从基础框架的装卸和通过电锤安装桩(基础桩)和除草(杂草控制)座位的安装进行

卸载打桩材料和单管管道

日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)
由4t UNIC卸载单管的工作。它将开始。

日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)
我决定在框架的基础上使用一个称为桩的管道管桩。
φ48.6mm计划在L = 1.5 m的情况下驱动1.2 m的桩。共156个

刷子桩位置工作

日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

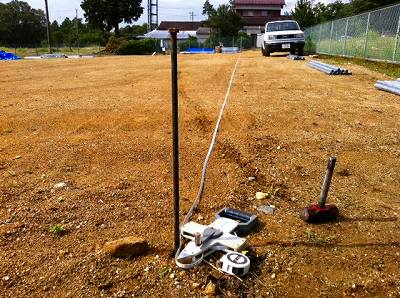

首先,我们将首先标出放样位置。定位桩的四个角准确放置。

打桩作业

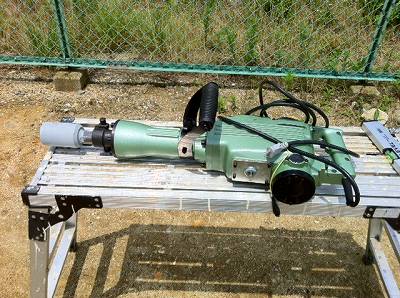

我将投下我制作墨水的四个角落的股份。我用电锤打桩。在尖端有
一个锤帽,用于朋克圈的锤击印章。
日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

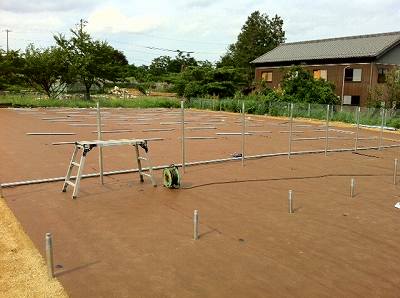

在刺穿四个角桩后,将单个管道更换为标尺,并将其倾斜并堆放桩。
日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

我用电锤击打。铸件是这样的。对不起,侧身。
日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

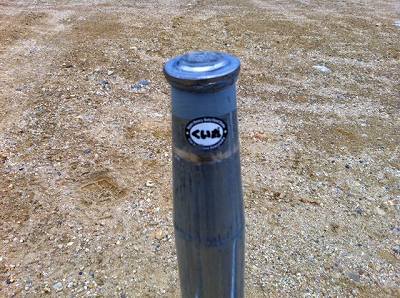

苍白圆圈的桩头的照片。距离顶部10厘米是锥形的。
日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

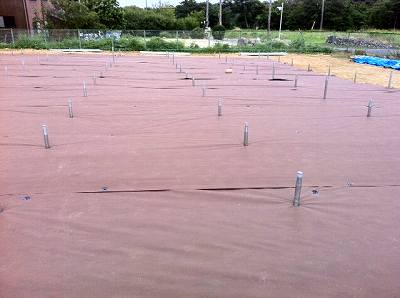

除草剂(除草剂)表的安装

杂草除草剂(除草剂)座位作为在工业用光伏发电的维修中最难的杂草控制对策被设置了。
这次我们在美国使用了杜邦公司的Xaven 240 BB。虽然这是相当昂贵的,因为这片土地给了相当
强大的草,我认为它会用便宜的草突破板材,所以我采用了Zaver 240 BB。
那些宽度为2米10 10匝的那些被传播。如果你认为除草会更容易,这是很便宜的。
由于设置面板和铺设除草片是一项非常困难的任务,因此请务必先安装除草片
。关于除草,有各种方法,但
我认为从成本和价格的平衡安装除草板是最好的。



日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

关于放样

打桩结束了。把桩堆起来是很困难的。
因为如果从开始到在位于桩全功率浇注不能确定,具有手持式锤
和浇注一定程度上浇注自定位于桩(低级击)的锤子和很容易。
如果不使用电锤,也可以在Kakeya(大锤)植入,但如果达数
是好的,但将在电动榔头或挖土机时,很多死去,而不是建设。

日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

光伏发电站的风压负荷计算

这段时间的基本部分采用了一个苍白的圆圈,但我试图计算一次它是否真的没问题。

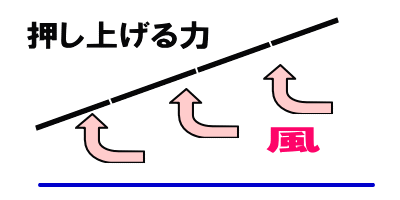

想法是风击中面板的后部,并且
当施加推动面板的力(拉出力)时。

日本工业太阳能场架安装(施工)方法/太阳能发电施工程序(第1部分)

面板接收的
风压载荷计算公式风压载荷(N)=风接收面积×0.6×设计标准风速^ 2×环境系数×应用系数×风力系数

根据该计算公式,计算施加到四个面板的风压载荷。

风荷载(N)=风接收面积6.4 m 2×0.6×风速34 ^ 2×环境系数2.64×应用系数1.0×风力系数0.87
       = 10196 N = 1040 kgf

在34米/秒的风暴中,我们可以看到大约1吨的力(每件250公斤)将应用于4个面板。这是一种可怕的力量。

所以,如果太阳能电池板可以承受它……

面板的强度为2400 Pa。由于一块板的面积为1.6平方米,一块板
的强度为3840N = 392kgf。面板强度392 kg>风压负荷250 kg,面板没有问题。

那么有问题的圈子呢?我将用两个盘子处理四个面板。

施加在桩上的重量=面板重量72千克+平台重量36千克+基重35千克= 143千克

桩的抗拔力(桩圆直径48.6毫米植入长度1.2米)
从堆圆HP的数据,取较低的数据的两个平均值的拉出阻力测试值的
时耐550千克1m处注入然后,由于这次驱动1.2米,它是
660千克的1.2倍。

取桩阻力= 660 kg * 2 = 1320 kg

总负荷=施加在桩上的重量+拉出桩的阻力= 143 + 1320 = 1463千克

附近···

风压载荷1040 kg <1463 kg即可。

粗略地说,预计将施加1吨的力并且抗拉强度将为1.5吨。
计算还可以,目前我松了一口气。
