太阳能屋面无轨式安装支架

常景电力

标准的轨道式安装支架在倾斜的屋顶安装人员中很受欢迎,但无轨系统在正确的情况下具有优势。两者都部署在住宅安装中,一个使用导轨作为面板连接点,另一个放置模块直接安装在屋顶安装座上。 安…

标准的轨道式安装支架在倾斜的屋顶安装人员中很受欢迎,但无轨系统在正确的情况下具有优势。两者都部署在住宅安装中,一个使用导轨作为面板连接点,另一个放置模块直接安装在屋顶安装座上。

安装人员在决定在屋顶太阳能项目中使用哪种安装系统时,应首先考虑屋顶材料,该地区的气候以及工人使用这两种技术的经验。

太阳能屋面无轨式安装支架

共轨式屋顶太阳能装置。

无轨或无轨安装座

使用更少的部件安装无轨安装系统,但精度要高得多。加州安装解决方案开发商Zep Solar率先推出无轨系统,声称可以大幅缩短安装时间。在它能够完全流行之前,该公司被SolarCity收购。

“当SolarCity收购Zep时,他们将[无轨安装]从市场上撤下,”SnapNrack客户体验经理Andrew Wickham说。“你有很多安装人员在那里使用该系统,但现在无法获得产品,但想要无轨安装。这促使其他制造商围绕其效率优势创建无轨系统。“

但是Wickham发现安装时间在有轨和无轨安装之间是可比的。最大的好处来自于将更少的部件拖到屋顶上。

“在物流方面,没有14英尺长的支架轨道可以拖到屋顶或运输上,这使得很多事情变得更容易,”他说。“无轨系统中的所有东西都可以放在一个盒子里,这样你就可以更容易地摆脱工作,把东西放到屋顶上。”

较小的包装也使得仓库和手柄比基于轨道的安装更容易。

培训安装人员安装无轨系统需要额外关注对齐。并非所有屋顶都具有完全笔直的斜面,因此屋顶支架的垂直对齐非常重要,特别是因为没有导轨可以补偿不均匀的屋顶表面。使用传统的L型脚安装座时,安装人员必须在每个连接点进行调整。一些安装制造商,如Preformed Line Products(PLP),已经发布了其POWER DISK系统等先进产品,可以更快,更轻松地进行垂直调整。

平铺屋顶提供更少的安装点选择,具有切割瓷砖的精细和耗时的任务,因此无轨安装在组合屋顶上更有意义,并且具有适当的闪烁。能够切入覆盖物使得对准对于无轨安装更加可行。但有瓷砖和直立式屋顶的安装选项,如Ecolibrium的EcoX住宅无轨架系统。

太阳能屋面无轨式安装支架

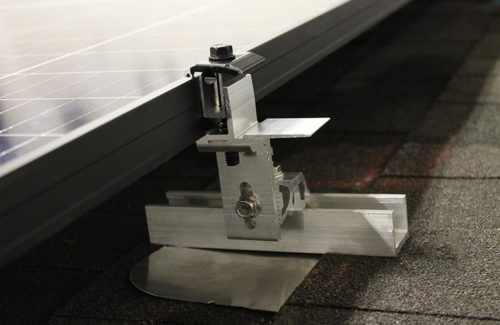

预制线产品的电源盘安装系统

“对于无轨系统,当你在需要粗略检查安装区域范围,你有可能提高工作效率和效益,但你的屋顶类型有限,”Wickham说。

无轨安装的另一个考虑因素是雪荷载。有了这些安装基础,模块首当其冲地受到雪荷载的影响,因此必须考虑在白雪皑皑的气候中。

无轨系统可以容纳横向和纵向方向的模块。由于没有导轨或通道隐藏接线,因此必须将其夹在模块框架上。无轨安装座通常带有裙边以隐藏硬件并有助于提高美观性。

“在布局简单的系统上,无轨变得容易一些,”Everest Solar Systems产品营销高级主管Johan Alfsen说。“并不是说它不能在更大,更复杂的阵列上完成,但它往往会更好地用于简单的正方形和矩形。”

有轨安装

基于轨道的支架是倾斜屋顶太阳能电池阵列的更受欢迎的选择。住宅太阳能劳动力通常在系统中受到训练,该系统不受屋顶类型或典型天气条件的限制。基于轨道的支架具有用于瓷砖,金属和组合木瓦屋顶的附接选项。面板直接连接到导轨,这是确定系统对齐的穿透点的指南。

“使用轨道系统,就屋顶类型而言,你有更多的灵活性,以及​​使用轨道的配件连接点的更多选择,”Wickham说。

太阳能屋面无轨式安装支架

SnapNrack的RL通用系统

这种灵活性的一个例子是SnapNrack的Ultra Rail屋顶安装系统,它是一种卡入式L型脚解决方案,可以使用正确的硬件安装在瓷砖,金属和带顶盖的屋顶上。

与无轨安装座不同,轨道式系统允许在安装角度提供更多选择,而不是仅仅遵循屋顶的坡度。使用倾斜套件,如Quick Mount PV的QBase,屋顶阵列可在低坡度屋顶上调节15至45°。基于轨道的系统还具有更多的微逆变器和优化器附件选项,因为导轨在面板和屋顶之间提供了更多的空间。

对于不希望每个面板行有两个导轨的安装人员,许多安装制造商提供共享导轨选项,允许两个面板行共享中间导轨。某些型号,如Everest Solar Systems的CrossRail共轨系统,可以在飞行中从双轨转换为共轨,为安装人员提供更多选择来填充车顶空间。

“[共轨 – 轨道]有点类似于无轨道,因为你最大限度地减少了穿透,而你正在与中间轨道分享穿透行,但你有一个标准轨道可以阻挡整个系统,”阿尔森说。

无论是使用传统的双轨还是共轨安装,在轨道上铺设面板比在无轨系统上安装面板更快捷。但是,导轨比无轨安装更麻烦。将8英尺长的导轨连接到屋顶会给安装人员带来比无导轨安装件更少的组件更大的压力,并且运输导轨可能更加困难。

太阳能屋面无轨式安装支架

珠穆朗玛峰太阳系的CrossRail共轨系统

“我们遇到了很多损坏的铁路问题,因为我们运送客户想要的更长的轨道。他们可以在卡车内外多次处理,并且可能会受到损坏和弯曲,“Preformed Line Products全球市场经理John Markiewicz说。

轨道式太阳能项目也可以产生更多的废物,因为它们被切割成适合特定的屋顶长度。但是,在承受雪荷载时,轨道意味着面板的重量分布更好,而不是将系统限制在更温暖的气候。

“从营销的角度来看,如果你在现场有关于是否[使用] railed系统或无轨系统的差异,请同时提供并根据喜好和客户给予客户[或]安装者选择经验,“Markiewicz说。“不一定要把一个推到另一个上面,这样你就可以利用所有的市场。”
