之前的文章介绍过,阴影遮挡会严重影响发电量。虽然阴影只遮挡了1/10,但有可能会使发电量减少90%以上!
因此,在分布式项目中,尤其是户用项目中,有两个困扰很多安装队伍的问题:
1)光伏阵列前后间距多少才能保证不遮挡影响发电量?
2)光伏阵列前面有障碍物(如女儿墙)时,保持多大的间距才能保证不遮挡?

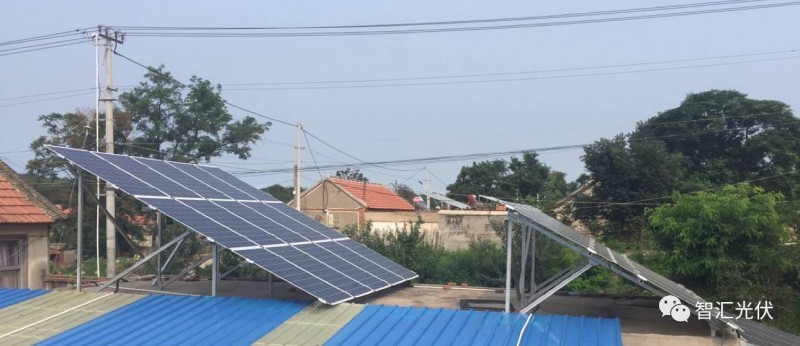

在户用项目中,由于缺乏安装队伍技术力量,大量存在由于前后间距不够造成前后排遮挡,严重影响发电量。如下图所示。
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88.jpg?x-oss-process=image/resize,m_fill,w_1600,h_692)
根据《光伏发电站设计规范(GB 50797-2012) 》的规定:
要保证全年9:00~15:00(当地真太阳时)时段内前、后、左、右互不遮挡,即冬至日当天9:00~15:00时段内前、后互不遮挡。
此时,阵列前后间距计算方法如下:

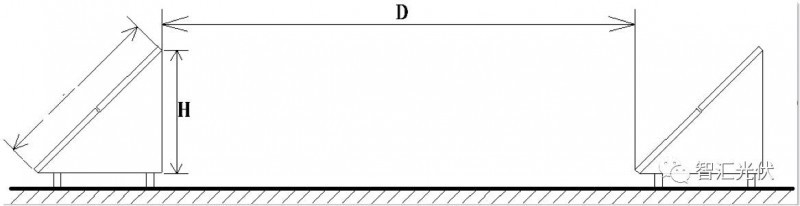

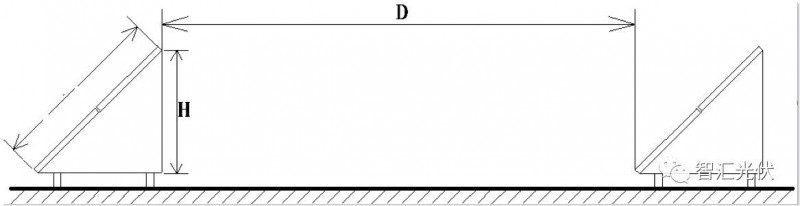

若前方的光伏阵列高度(遮挡物高度)为H,H可以实际测量出来;保持冬至日9:00~15:00(当地真太阳时)不遮挡时的前后间距为D,可以用H进行计算,计算方法如下。
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88-1.jpg?x-oss-process=image/resize,m_fill,w_1600,h_412)
太阳方位角 cosγ=(sinαsinφ-sinδ)/ (cosαcosφ )
阵列间距 D=Hcosγ/tanα
φ:纬度、δ:赤纬角、ω:时角
上述公式相对较复杂,一般户用安装商很难会计算。然而,我们可以发现:D与H的比值是定值,该值只与项目场址所在纬度相关。
D/H=τ=cosγ/tanα
τ被称为项目场址的影子倍率

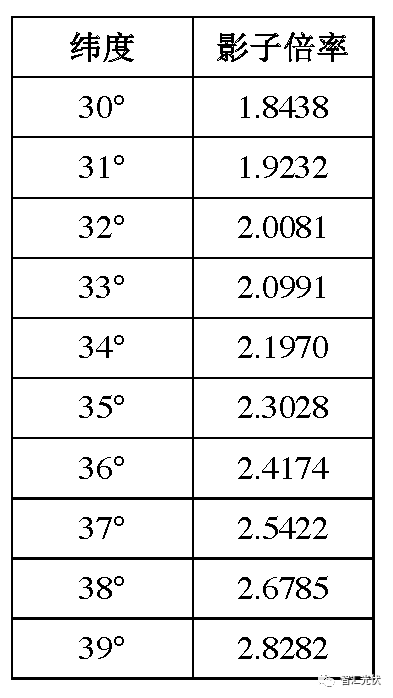

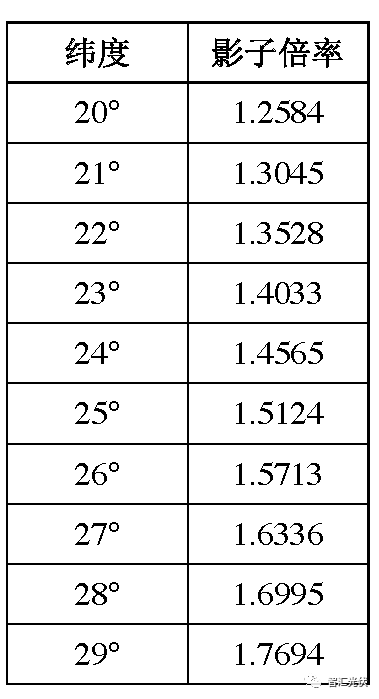

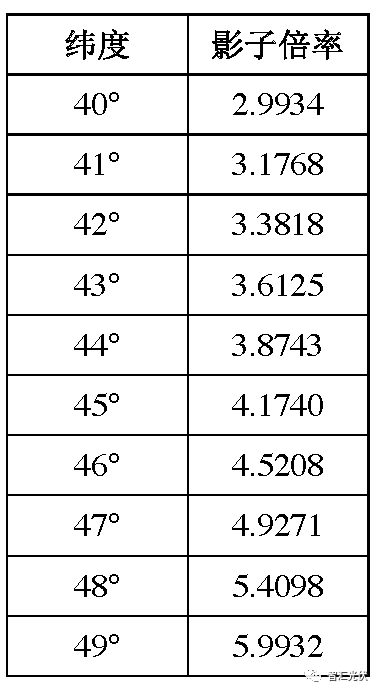

为了方便查询,表1~5列出了项目场址所在地纬度为10°~55°时的影子倍率。
举个例子,
若某地的纬度为25°,根据表2,其影子倍率为1.5124。
经测量,前方阵列/遮挡物的高度为2m,则前后间距D=2m×1.5124=3.0248m,
实际工程可以向上取3.1m。
若某地的纬度为35.7°,根据表3,纬度为35°、36°时的影子倍率分别为2.3028、2.4174,利用插值法计算35.7°时的影子倍率分别为2.383.
经测量,前方阵列/遮挡物的高度为1.4m,则前后间距D=1.4m×2.383=3.336m,
实际工程可以向上取3.4m。

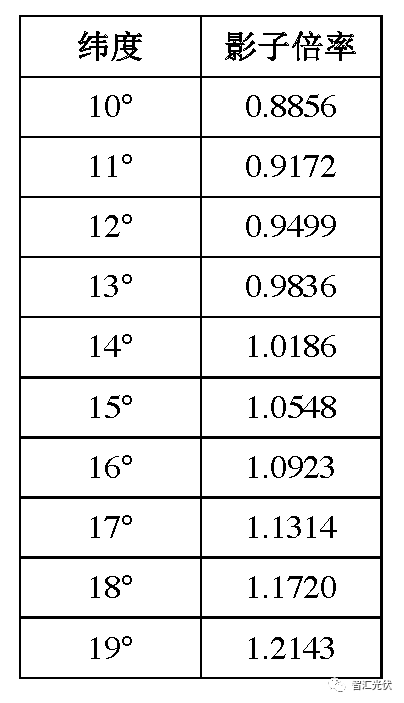

表1:项目场址所在地纬度为10°~19°时的影子倍率
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88.png?x-oss-process=image/resize,m_fill,w_808,h_1406)
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88-1.png?x-oss-process=image/resize,m_fill,w_758,h_1398)
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88-2.png?x-oss-process=image/resize,m_fill,w_786,h_1396)
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88-3.png?x-oss-process=image/resize,m_fill,w_758,h_1386)
![干货:光伏支架组件方阵前后不遮阴间距计算及案例 干货:光伏支架组件方阵前后不遮阴间距计算及案例](https://oss.solarbracket.cn/wp-content/uploads/2022/08/%E5%B9%B2%E8%B4%A7:%E5%85%89%E4%BC%8F%E6%94%AF%E6%9E%B6%E7%BB%84%E4%BB%B6%E6%96%B9%E9%98%B5%E5%89%8D%E5%90%8E%E4%B8%8D%E9%81%AE%E9%98%B4%E9%97%B4%E8%B7%9D%E8%AE%A1%E7%AE%97%E5%8F%8A%E6%A1%88-4.png?x-oss-process=image/resize,m_fill,w_802,h_918)

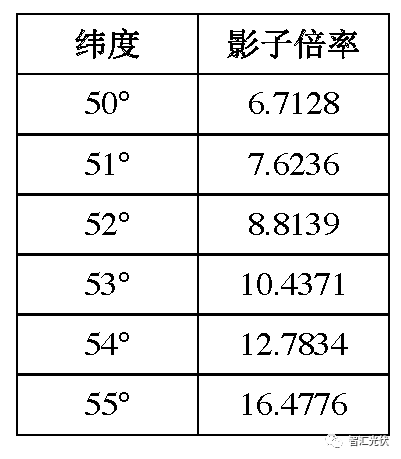

偷懒的小伙伴也可以直接下载简化版计算工具
光伏支架设计工程师必备的软件和参数查询工具
1、支架间距计算-王斯成版本 (version 1)
2、光伏组件最佳倾角的计算_基于NASA数据
3、小树洞平屋顶荷载计算小程序
链接: https://pan.baidu.com/s/1IEix9juqIXA7j0Lf78d7yg 提取码: 2jnq 复制这段内容后打开百度网盘手机App,操作更方便哦
