光伏支架设计荷载考虑

近日,朋友圈流传着一组光伏组件被大风刮得东倒西歪的视频,可以看到大风之下光伏组件摇晃猛烈,网友戏称:到底是风力发电还是太阳能发电! (来源:微信公众号“光伏测试网”ID:TestPV) 原因猜测 网友一:…

近日,朋友圈流传着一组光伏组件被大风刮得东倒西歪的视频,可以看到大风之下光伏组件摇晃猛烈,网友戏称:到底是风力发电还是太阳能发电!

(来源:微信公众号“光伏测试网”ID:TestPV)

原因猜测

网友一:跟踪支架原本设计应为H型,H型的成本高于C型,但是强度更高,跟踪厂家为节约成本不顾质量采用C型。

但是很快有人否认了这种说法:明显是这种结构方案不合理,与立柱形式无关,这是气动弹性问题,即使采用更高强度的H型,结果也会是一样。只要设计到位,C型立柱可以用,H应该同样需要选够型号才能保证强度。

网友二:组件安装之前没有安装阻尼器。

网友三:结构问题,本身是可动机构,应加支撑杆。

网友四:电站应该还在建设中,没想到能遇到这么大的风。

……

众说纷纭,谁造就了恶果?

动态机械载荷测试的必要性

嫌风力大的,倘如真没建好还好,正常光伏电站遇到大风应该发生这种情况吗?

光伏电站建设验收最重要的一条就是抗风能力能否达标,而衡量光伏电站抗风能力的关键就是光伏支架决定的。理论上光伏支架需要达到216km/h的抗风能力,而且最少抵御13级台风的风速,即150km/h的风速。

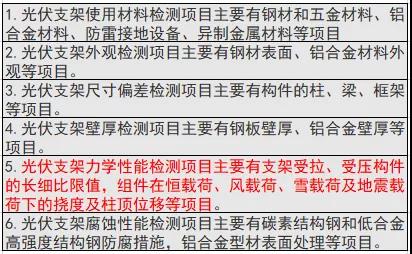

在我国,光伏支架的国家检测标准还尚未出台,只有JG/T490-2016《太阳能光伏系统支架通用技术要求》这部行业标准可供参考。光伏支架不同的指标具体检测项目:

根据IEC61215要求,光伏组件需要经过机械载荷测试,其目的是测试组件承受风、雪、静压和冰载的能力。所谓动态机械载荷,是指光伏组件在强风作用下,产生前后表面晃动,会使得组件在强风作用下,产生前后晃动,会使组件承受正反方向交替加压,从而加速材料疲劳,进而引发电池片和汇流条等脆弱部分的失效现象。

动态机械载荷测试通常要在组件正面施加1000Pa的正压和负压循环,每分钟3个循环,共1000次。
