太阳能光伏支架如何计算强度

常景电力

从如何选材,如果计算都说的比较详细。结合自己在支架设计方面的心得,我总结如下,希望对系统发电行业的朋友有所帮助: 支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。计算因…

从如何选材,如果计算都说的比较详细。结合自己在支架设计方面的心得,我总结如下,希望对系统发电行业的朋友有所帮助:

支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量,支撑臂的压曲(压缩)以及拉伸强度,安装螺栓的强度等,并确认强度。

(1) 结构材料

选取支架材料,确定截面二次力矩IM和截面系数Z。大部分用角钢,或方管。

(2) 假象载荷

固定荷重(G)

组件质量(包括边框)GM +框架自重GK1+其他GK2

固定载荷G=GM+ GK1+ GK2

风压荷重(W)

(加在组件上的风压力(WM)和加在支撑物上的风压力(WK)的总和)。

W=1/2×(CW×σ×V02×S)×a×I×J

3) 积雪载荷(S)。与组件面垂直的积雪荷重。

4) 地震载荷(K)。加在支撑物上的水平地震力

5) 总荷重(W)

正压:5)=1)+2)+3)+4)

负压:5)=1)-2)+3)+4)

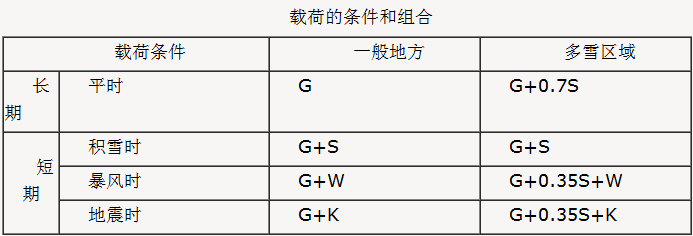

载荷的条件和组合

载荷条件一般地方多雪区域

长期平时GG+0.7S

短期积雪时G+SG+S

暴风时G+WG+0.35S+W

地震时G+KG+0.35S+K

基础稳定性计算

1、风压载荷的计算

2、作用于基础的反作用力的计算
