TPO PVC柔性光伏支架

在斜坡上安装光伏跟踪器,且控制土建工程的成本

光伏支架10周年

使用正确的太阳能跟踪器,您可能无需分级。 无论是在纸面上还是在现场,土木工程都会迅速耗尽您项目的利润。从安装物流的复杂性到非标准产品的附加成本,随着开发变得越来越复杂,利润变得越来越少。 土木工程和其他…

如何控制光伏项目土建工程的成本

使用正确的太阳能跟踪器,您可能无需分级。

无论是在纸面上还是在现场,土木工程都会迅速耗尽您项目的利润。从安装物流的复杂性到非标准产品的附加成本,随着开发变得越来越复杂,利润变得越来越少。

土木工程和其他场地准备工作可能会拍出完美平坦的太阳能跟踪器阵列的精美照片,但土方工程成本高昂,并且会使原本很棒的场地陷入岩土泥潭,最终使项目在财务上失去吸引力。

扰乱场地的土壤通常需要重新分配废水并为本地物种提供特殊设施,这使得工程和安装变得冗长且官僚主义复杂,具有管辖权的机构 (AHJ) 以及其他可能的利益相关者。

更具挑战性的土壤或场地地形的变化可能会引起进一步的复杂情况,这可能导致预计预算发生意外变化。

适应地形以满足传统太阳能跟踪器规格的成本——挖和填土的全部费用,以及进出口土壤——与用于更长柱子的额外钢材、详细的项目工程以及所需的复杂安装物流相关的成本相结合适用于多种帖子尺寸。

您很快就会发现安装传统太阳能跟踪器的财务收益会随着项目利润的减少而减少。

放弃电机并停止挤压

选择无电机太阳能跟踪器可通过灵活且现场响应的机械设计简化项目工程,从而减少进行大量土方工作的需要。无电机跟踪器还为传统跟踪器应用程序在原本被认为太具有挑战性的场地(如坡度太陡或地形起伏太大)开辟了开发机会。

如何?通过消除电机,短跟踪器跨度 (小至或低于单个字符串大小)可以在干扰最小的情况下适应地形。土方工程没有额外的意外费用,“部分行”也没有额外的费用。

如何控制光伏项目土建工程的成本

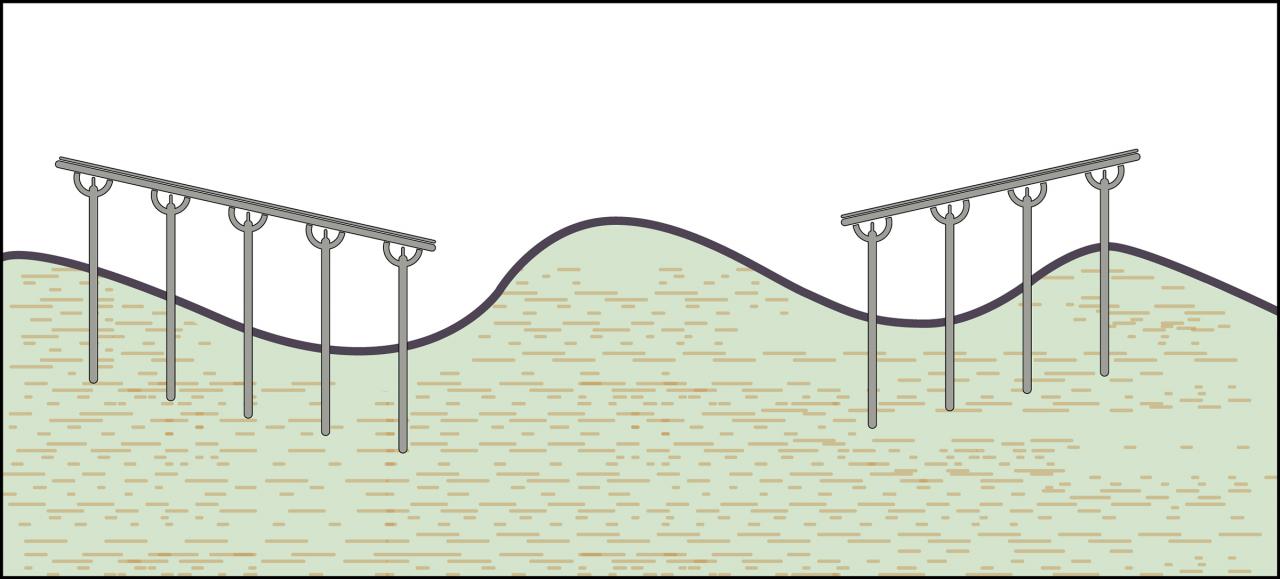

(图 1:短跨度的无电机跟踪器可以跟踪地形的变化)

想象一下在山上开发一个跟踪器项目,以前只能经济地安装固定机架系统。要做到这一点,需要一个灵活的跟踪器,作为标准产品(读作:不增加成本)——以最小的站点干扰符合和响应站点的地形特征。

或者,假设您找到了一个大部分平坦的地块,它的坡度为 12.3%。辐照度是理想的,您仍然有能力填充。为什么要停在斜坡上?理想情况下,您会选择一个跟踪系统,该系统可以将该等级作为标准产品进行处理,从而使您能够完全填满该站点。

如何控制光伏项目土建工程的成本

(图 2:无电机跟踪器的更高斜率容差允许标准产品安装在 12.3% 的坡度上)

是什么阻止了传统跟踪器在这些场景中的适用性或经济性?马达。

电机及其附带的复杂设备——变速箱、控制箱、自供电模块、扭矩管、传动轴——要求您优化它们的成本。

您如何优化电机的成本?您需要将模块添加到长跟踪器跨度以增加输出,使长跨度成为传统制造商的标准和首选。

跨度越长,坡度容差越低,因为传统跟踪器变得不灵活,无法适应和跟随不同的地形。

在斜坡上,跟踪器的总高度对于简化机械系统和模块的安装非常重要。即使在低坡度上,传统的跟踪器在模块安装过程中也需要梯子,因为下坡柱的高度会增加。2% 坡度的 90 模块长跟踪器的一端比另一端高 6 英尺,而 30 模块长的跟踪器仅高 2 英尺。

在 6 英尺标记之前,组件安装就变得很麻烦,并减慢了安装的最后阶段,这只会在具有数十万个组件的大型 MW 项目中放大。

设计用于处理更陡坡的短跨度跟踪器提供了更便于安装的跟踪器高度。阶梯式跟踪器可显着缩短下坡端的立柱长度,同时保持较低的整体跟踪器高度,从而在模块安装过程中无需梯子。

如何控制光伏项目土建工程的成本

(图 3:阶梯式短跨度降低了跟踪器的整体高度并简化了模块安装)

安装短跨度允许跟踪器跟踪地形变化;跨度越短,跟踪器就越容易适应地形变化。

当然,您可以缩短带有电机的传统跟踪器的跨度(称为“部分行”),但这需要额外的成本,因为同样,电机价格昂贵。

短跨度的无电机跟踪器可适应地形,允许阵列设计适应您的场地特征,从丘陵到沼泽,或濒临灭绝的物种的通行权。跟踪器行不再是局部的,它们只是模块化的、特定于站点的跨度。

超越土木工程

如何控制光伏项目土建工程的成本

(图 4:在起伏的地形上,传统的跟踪器通常需要大量的土方工作才能满足严格的规格要求)

传统的跟踪器需要结合土方工程——挖和填——和昂贵的部分跟踪器来满足严格的设备规格。图 4 显示了将场地的地形变化平整到水平地面所需的挖方和填方。此外,使用传统跟踪器适应这种地形需要更长的柱子,这需要额外的成本。

如何控制光伏项目土建工程的成本

(图5:无电机跟踪器遵循中间坡度,不需要土方工程)

高效的系统设计可适应起伏的地形,立柱可以保持斜坡的中间坡度和最小的嵌入要求,无需挖填。通过这种方式,无需电机的太阳能跟踪器可以部署在起伏的地形上,而不会对站点的特征或生物造成广泛的破坏。

选择一个简单而灵活地适应您站点地形并超越剪切和填充的跟踪器。有了正确的跟踪器,新的开发机会就会出现,因为地块可以享受跟踪带来的好处,将太阳能移动到平坦且形状完美的地块之外,并返回太阳能跟踪应带来的全套收益。
