ANSYS光伏支架结构分析的一般步骤

常景电力

在光伏支架安装中要光伏支架稳定性及结构性分析至关重要,只有高精确度结构稳定性方能确保太阳能支架安装的安全,因此,保威全面使用ANSYS软件进行结构设计分析。ANSYS软件在结构分析…

在光伏支架安装中要光伏支架稳定性及结构性分析至关重要,只有高精确度结构稳定性方能确保太阳能支架安装的安全,因此,保威全面使用ANSYS软件进行结构设计分析。ANSYS软件在结构分析和稳定性要比其他结构力学分析软件略胜一筹,能给大家带来安全和利益的双赢。 下面是ANSYS使用过程的一些步骤介绍:

一、ANSYS分析前的准备工作:

1、指定工作名、工作标题以及工作目录。

自动草稿

二、通过前处理器Preprocessor建立模型:

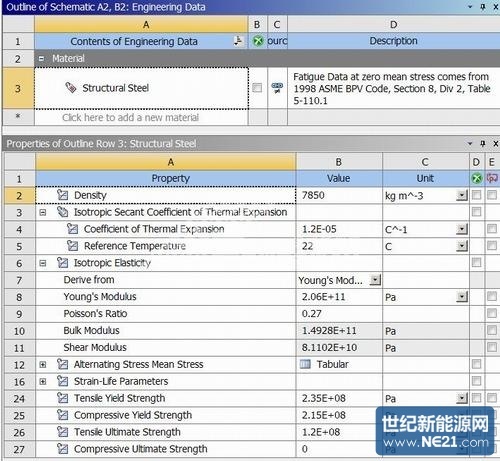

1、定义单元类型、实常数、材料属性等。

2、建模:可以直接在工作页面中建模,也可直接用外部软件(如CAD、Pro-E等)建好后,导入即可。

自动草稿

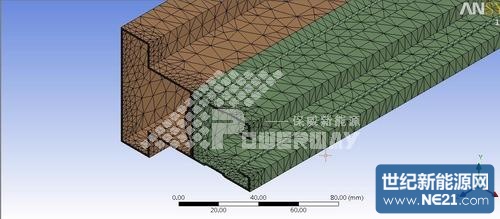

3、网格划分:(建议用智能网格进行自由划分)。

4、检查模型无误后保存。(注:建议在实施每一关键步骤中都另存为,这是为了以防建模或是求解过程中出现错误而方便调用,ANSYS没有返回键)

自动草稿

三、通过求解器Solution加载求解:

1、选择分析类型并设置分析选项

2、施加载荷及约束

3、设置载荷步选项

4、求解:(直接利用默认的求解选项即可,若是设置了载荷步则根据载荷步选项的求解器来选择求解)

四、通过后处理器General Postproc或 TimeHist Postproc查看分析结果:

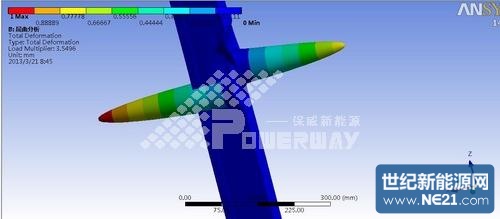

1、 求解完后我们可以查看模型的分析数据、变形图、应力图、位移图等。

自动草稿

自动草稿

注:上述的操作步骤和过程在执行过程中并非每一步都要进行,针对不同的分析问题类型及采用方法可以省略一些步骤。
