户用光伏电站常见的光伏支架安装方式

1、分布式光伏系统简介 分布式光伏系统原理示意图 2、分布式光伏系统组成 3、支架安装方式 普通鱼鳞瓦 普通平瓦 平屋顶支架安装方式: 1、首先清洁屋面杂物,使用皮尺在屋面量取基础安装位置,安放基础; 2、…

1、分布式光伏系统简介

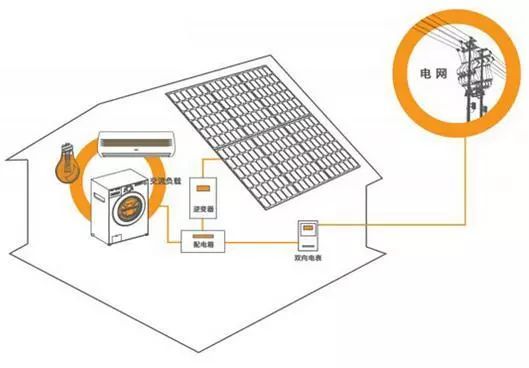

分布式光伏系统原理示意图

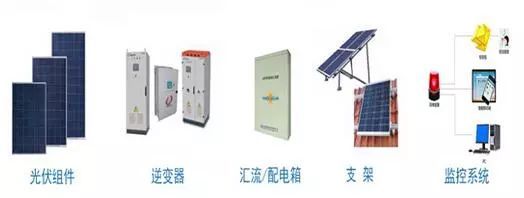

2、分布式光伏系统组成

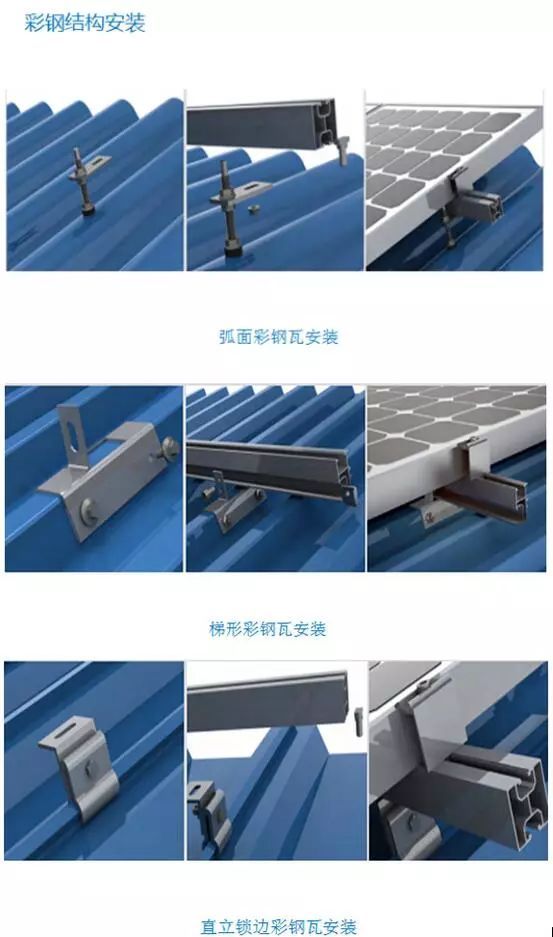

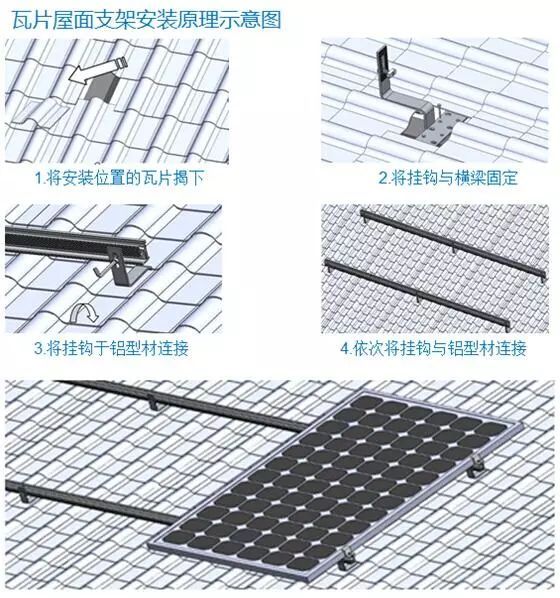

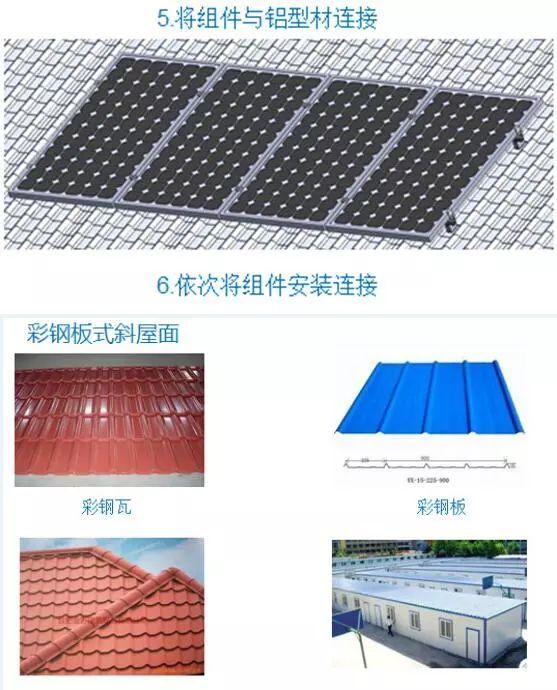

3、支架安装方式

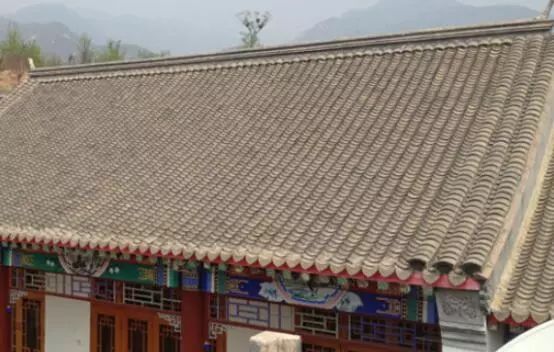

普通鱼鳞瓦

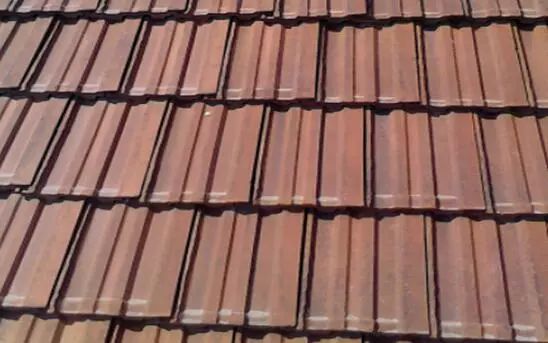

普通平瓦

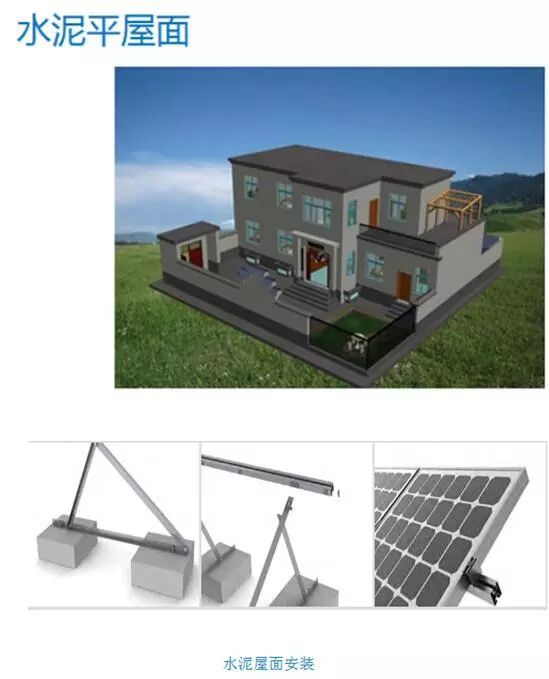

平屋顶支架安装方式:

1、首先清洁屋面杂物,使用皮尺在屋面量取基础安装位置,安放基础;

2、使用冲击钻对水泥基础打孔,孔深根据基础厚度及螺栓长度决定,螺栓直径M10。(基础提前预埋螺栓的处理螺纹上杂质);

3、将膨胀螺栓放入孔口,使用木锤或皮锤等非金属锤子将螺栓轻轻敲入孔内,与孔口间距30mm;

4、安装底梁或基座,将底梁孔或基座孔对准螺栓使用扳手将螺母旋紧;(依照上面方式固定其他基础基座)

5、按照支架角度量取后立柱安装位置,使用螺栓将基座与后立柱固定;

6、固定斜梁,使用角连接与后支柱固定,用螺栓将斜梁与底座连接;

7、固定龙骨,根据组件安装孔确定龙骨安装位置,龙骨与安装孔距离保持在±100mm,组件两端边框距斜梁200-300mm、,使用异型螺母将龙骨固定在斜梁上;

8、组件安装,安装前确定组件安装高度,组件下端玻璃面距离地面300mm,使用侧压块固定组件,先固定下端压块防止组件滑落,组件边框距离龙骨两端20-30mm。固定时需两人配合,使用拉线法或水平尺确定组件整体平行度。
