TERRATRAK 的五项优势 – SOLAR 首款基于地桩的太阳能跟踪器

太阳能光伏支架11周年

TerraTrak 是第一个专为在具有挑战性的条件下的性能和回报而构建的单轴跟踪器包。 今年早些时候,Gibraltar Industries 收购了基于地桩的地面安装太阳能货架技术的顶级供应商 TerraSmart。对于此版本的Tracker Track…

TerraTrak 是第一个专为在具有挑战性的条件下的性能和回报而构建的单轴跟踪器包。

今年早些时候,Gibraltar Industries 收购了基于地桩的地面安装太阳能货架技术的顶级供应商 TerraSmart。对于此版本的Tracker Tracker,我们想回顾其 TerraTrak + PeakYield 系统的顶级属性 – 第一个专为在具有挑战性的条件下的性能和回报而构建的单轴跟踪器包。开发商可以利用这个突破性的系统将无法使用的土地变成有价值的资产,适用于高坡度、环境敏感的土地以及拒绝和易受霜冻影响的土壤。以下是使之成为可能的五个关键功能。

1) 结构重新设计。平坦的土地价格溢价,但丘陵、岩石或其他具有挑战性的地点提供更高利润的机会。为了瞄准这些站点,TerraSmart 重新设计了典型的跟踪器结构,专门考虑了地桩基础。

“从来没有一种跟踪器是为地桩及其独特特性而设计的从上到下,”高级设计工程师蔡斯安德森说。“我见过其他人尝试在相同的土壤条件下使用其他类型的地基,但通常他们需要某种额外的支架或机械组件来实现斜坡或处理不平坦的地形,而我们通常只用我们的标准产品就可以处理这些地形。”

TerraSmart 团队报告说,它是第一个也是唯一一个消除开发人员通常承担的 100% 拒绝风险的单轴跟踪器。它最大限度地减少了土地平整和其他土木工程,降低了建筑成本并保持紧张的进度,并具有灵活的坡度容差(高达 20% N – S 帐户)以防止现场错位。

2. 简化零件计数。几个工程团队在其佛罗里达州迈尔斯堡总部同时进行了四年多的设计工作,以实现这一目标,并在此过程中创造了几个独特的效率。得益于正在申请专利的自锁硬件和夹子以及无螺丝模块紧固和接地,使用更少的部件即可实现耐用性和灵活性。衬套经历了最关键的设计过程。

“我们测试了许多版本,最终将每个团队的每个设计的最佳价值结合到一个行业中最强大的套管中,”安德森说。“我们在具有恶劣地下条件的起伏和困难地形方面拥有 10 年的经验,我们一直在现场安装和提高效率,并在我们围绕跟踪器的设计方法中注意到这一点——我们需要这种可调节性基于地桩何时穿过岩石,也许它会移动,以及这些公差水平是多少。”

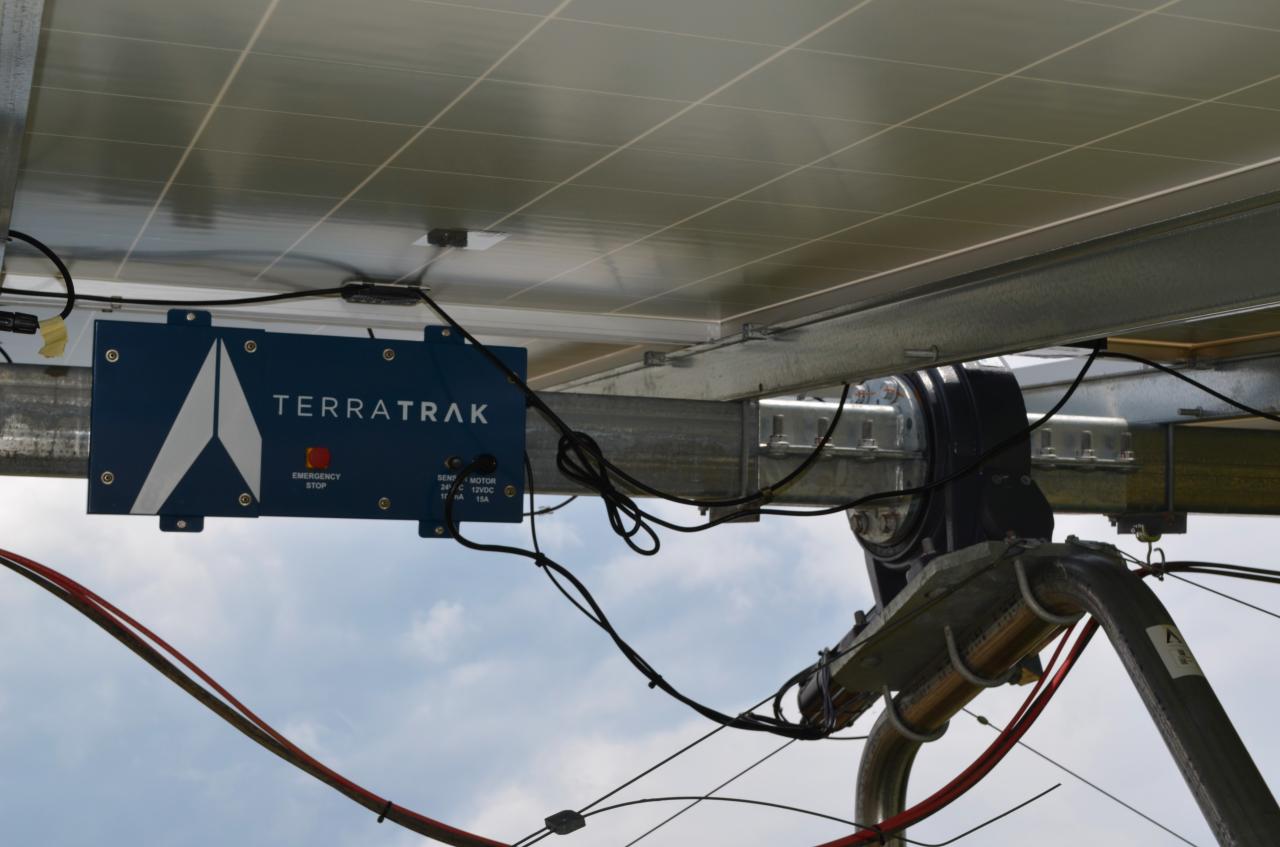

3. 强大的通信。TerraSmart 还在内部设计了所有跟踪、控制、通信和监控技术。其 PeakYield 控制技术是一种先进的性能监控和控制架构,可提高现场跟踪器的实时可见性,最大限度地提高能源产量和财务回报。

“通过我们的算法,我们有一个过程可以在构建后捕获腿部高度,因此当挡板设置好时,我们会捕获它的位置,”信息技术副总裁 Brent Franks 说。该数据点进入云,它会生成一个最佳位置模型,以最大限度地提高一年中该高度和位置的能源生产,并考虑垂直高于旁边的行。“这使我们能够执行回溯,然后可以将一天中每个部分的预期角度输入我们的行控制器,并且不会导致由于地形起伏而可能较低的行的阴影。”

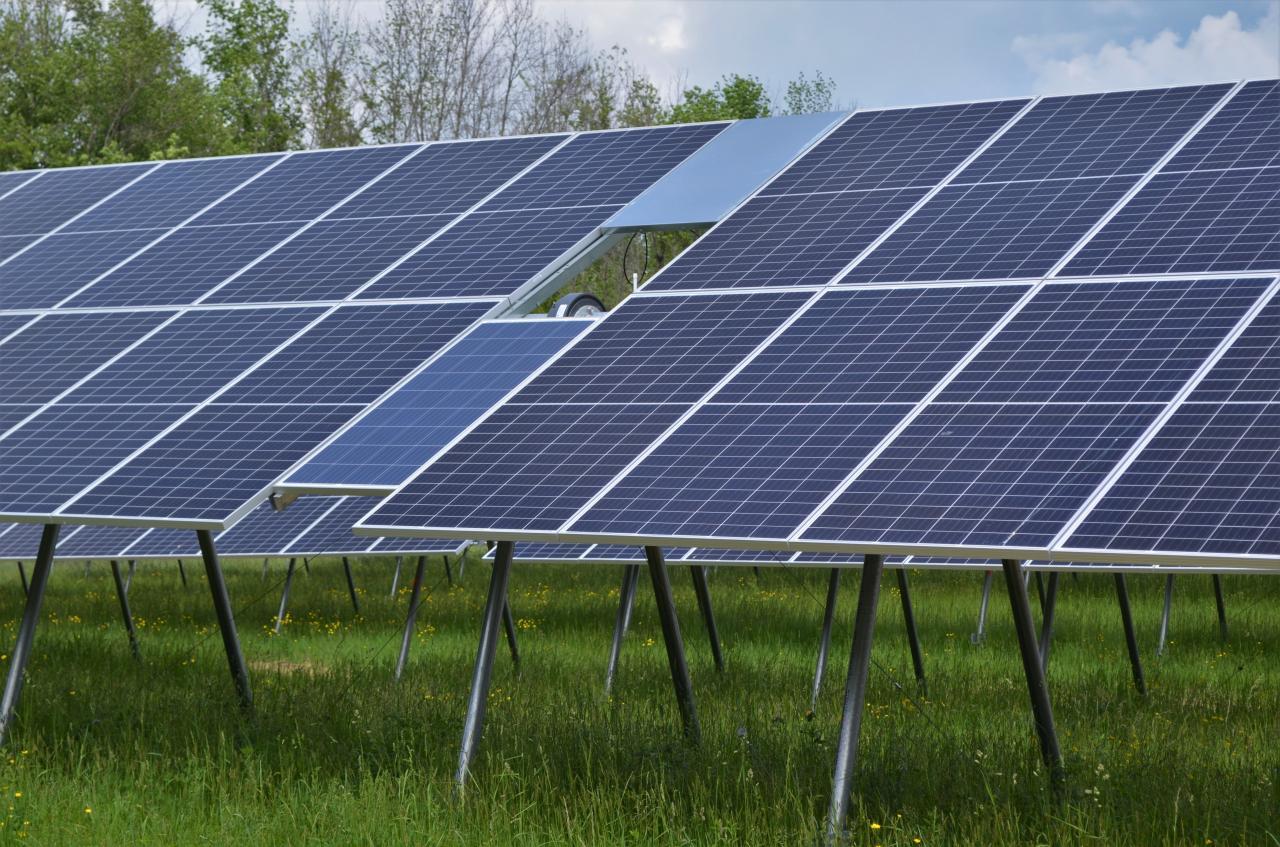

4. 现场灵活性。艰巨的太阳能站点的另一件事是它们可能需要奇怪的布局,例如将较短的行推入角落和缝隙。这种考虑使他们采用了两高模块设计,认为他们可以将更多模块塞进那些尴尬的区域以获得更好的生产收益。

“在较短的行中,您仍然拥有与单个高但长度相同的模块数量的一半,”安德森说。“它也有助于减少土建工作,因为随着跟踪器长度的减少,垂直可调性限制也会减少。如果在两高跟踪器的长度内坡度变化 2 或 3 英尺,则根据作业现场的不同,单高跟踪器的坡度可能为 5 或 6 英尺。”

TerraSmart 团队还与 EPC 合作伙伴并肩合作,以实现所有这些价值主张,最大限度地降低风险并加快进度。设计师和工程师合作以确保系统预先满足成本和生产目标。土木工程团队处理围栏、修建通道、平整、铺路、雨水排放、挖沟和雨水污染预防计划 (SWPPP)。调查人员使用尖端技术来提高速度、准确性和安全性。经过认证的钻工操作尖端的凿岩机来处理最恶劣的地下条件。

5. 持续的可靠性。将所有这些加起来,该系统在这些更极端的环境中的极端天气中都具有可融资性和可靠性——无论是结构还是通信。

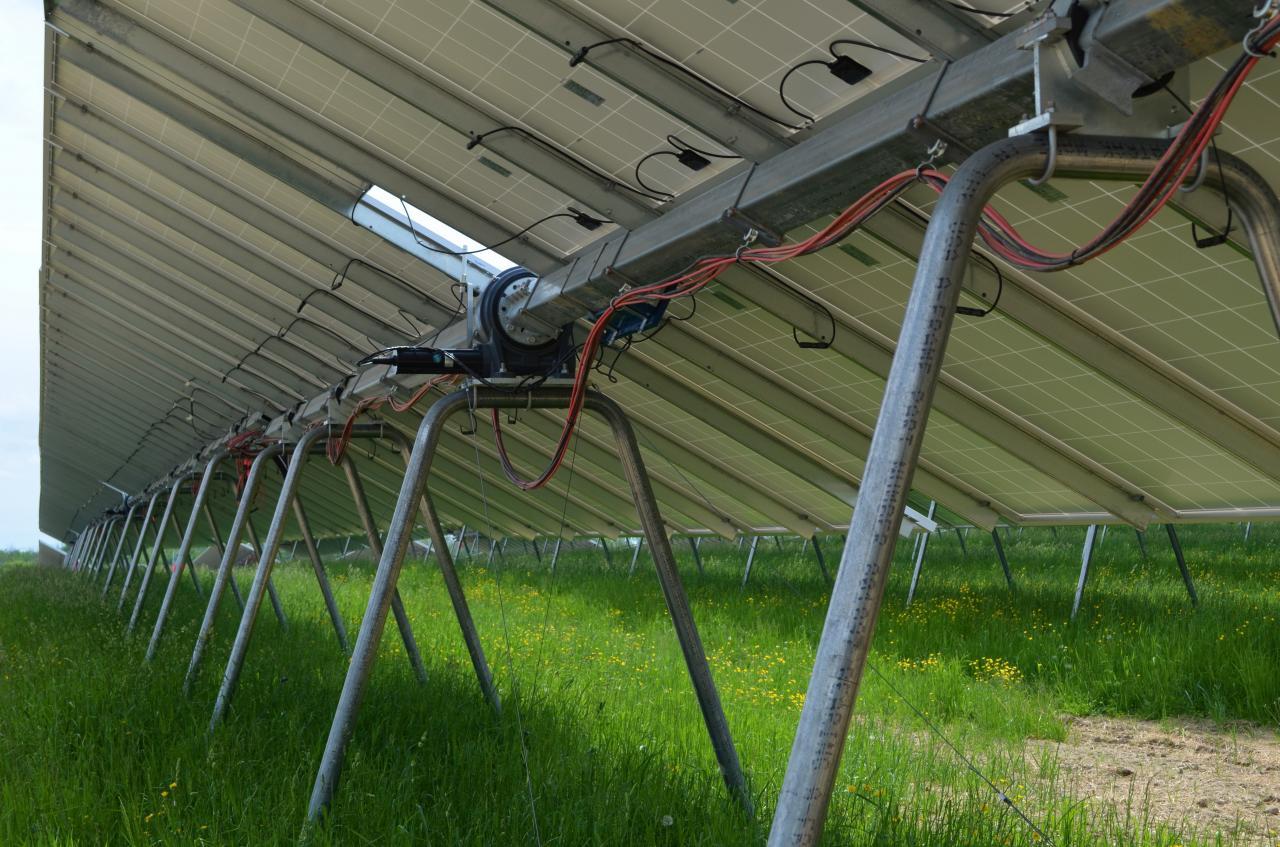

A 型框架设计在收起时将风荷载均匀分布在所有地基上,(硬停止)增加了天气事件期间的稳定性。该系统由全面的第三方风洞分析提供支持。它经过了跟踪器共振和涡流锁定测试,并附带了 DNV-GL 的可融资性研究,涵盖了其在不可靠条件下的可靠性。

知道他们将安装在山丘、山谷等地方,他们与一个内部团队构建了一个网状网络,该团队以前在家庭安全和自动化方面拥有构建网状网络的经验。

“我们很早就了解到网状网络带来的困难,”弗兰克斯说。“从跟踪器的角度来看,我们听说随着行移动,人们会失去与网络控制器的通信等等,所以我们花了很多时间来加强网格通信过程以及它是如何工作的。我们从一些客户那里听说他们每个网络控制器只能达到 100 行,到目前为止,我们构建的所有站点都能够将密度增加一倍到 200 左右。我们的客户在其他网站上看到的问题解决方案,面板会导致接口问题或电子干扰,我们还没有遇到任何基于我们如何优化网络和安全加密的解决方案。”

在项目的整个生命周期中,TerraTrak 主动提供实时数据馈送。技术先进,应用程序在出现问题时立即推送电子邮件/文本通知,远程固件更新可确保系统与最新的软件增强和预测分析保持同步。完整的硬件和软件包从所有权的角度降低了复杂性。将结构和电子硬件与软件垂直集成可确保一切协同工作,同时将客户支持包在一把伞下。

而现在,那把伞变得更大了。到目前为止,直布罗陀的可再生能源集团已经作为单个类别的领导者蓬勃发展,但该公司对从上游到下游作为真正的端到端太阳能合作伙伴的集体潜力感到更加兴奋,无论项目类型或地形。通过整合 TerraSmart、RBI Solar 和 SolarBOS 等市场领导者的优势,再结合 Sunfig 的智能新项目设计软件,直布罗陀能够为不断增长的公用事业、社区和工商业太阳能市场的所有部门提供服务,帮助在任何地方都能轻松获得太阳能.
