原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案

常景电力

近几年分布式屋顶光伏电站发展迅猛,很多开发人员、投资者、设计单位、总包单位和施工单位等在评估设计建设过程中对柔性屋面(又称TPO屋面、膜屋面)很是陌生,不知道如何下手。小编有幸接触…

近几年分布式屋顶光伏电站发展迅猛,很多开发人员、投资者、设计单位、总包单位和施工单位等在评估设计建设过程中对柔性屋面(又称TPO屋面、膜屋面)很是陌生,不知道如何下手。小编有幸接触过此类柔性屋面的案例和生产厂家,大致介绍下这种屋面的支架设计方案和施工方案。

柔性屋面一般以彩钢瓦结构屋顶或混凝土结构屋顶为基础,为解决防水和老化问题,在结构层基础上增加保温层和有长久寿命的TPO材料层。其特点是光伏支架与屋面的联结处理,保护屋顶TPO防水层、确保支架安装后屋面不渗漏是该项目的重点和难点。

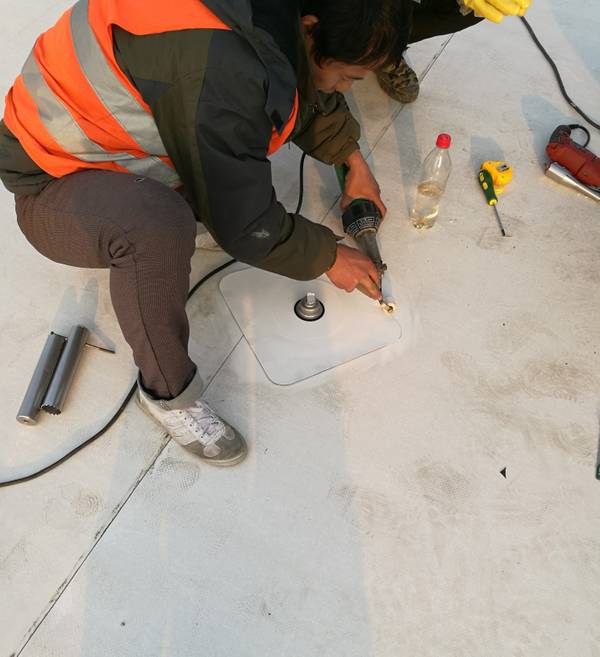

据悉,安装过程中的防水处理,只有TPO原材料厂家或者认证的施工厂家方可做防水,否则TPO材料厂家无法提供质保。

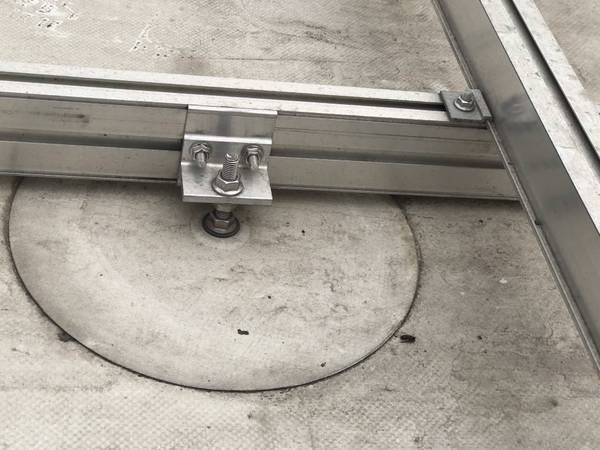

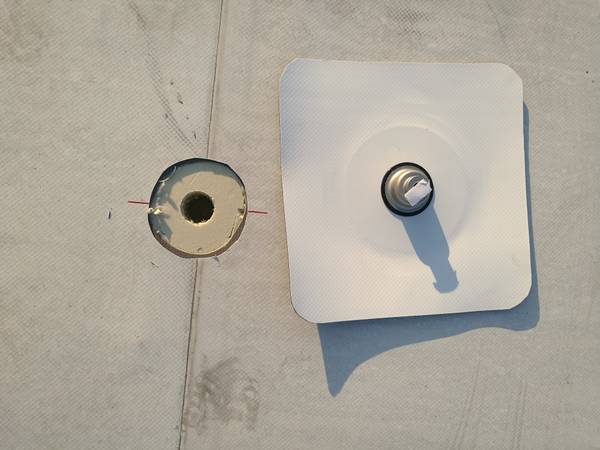

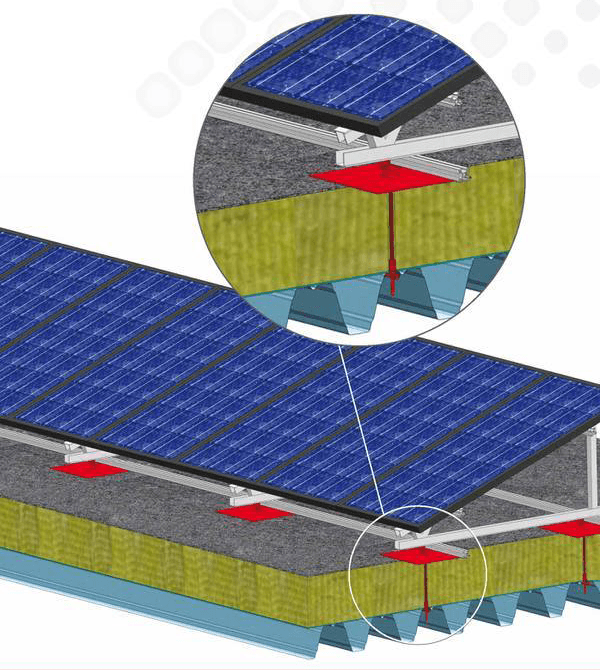

以小编接触的某柔性屋顶分布式光伏发电项目为例,屋面结构底部为单层彩钢瓦,中间为10CM保温板,表面为TPO防水卷材。大致的处理方案可从目前找到的资料,供大家学习研究。

柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案

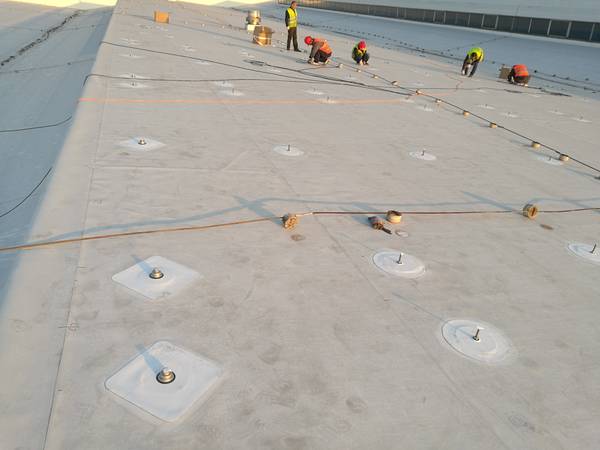

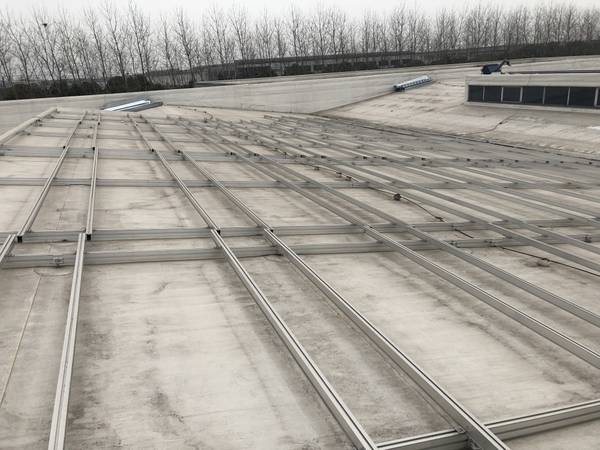

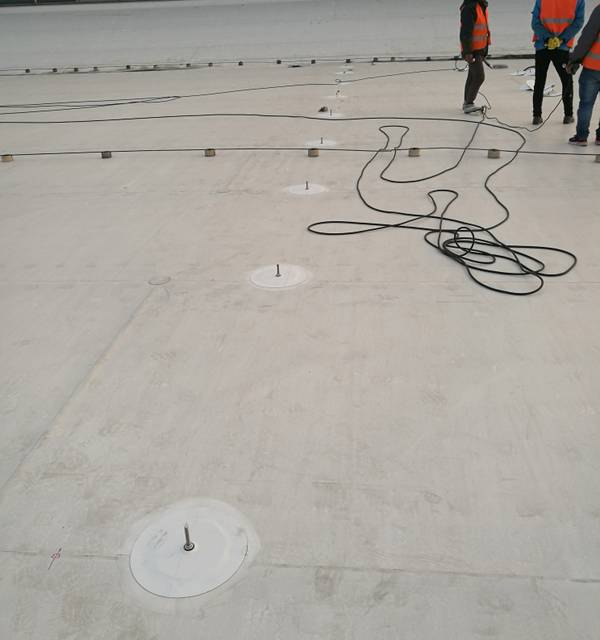

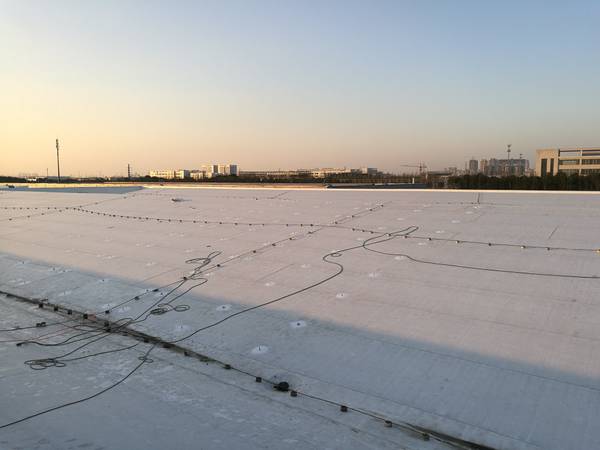

项目实例:

原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案

原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案  原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案

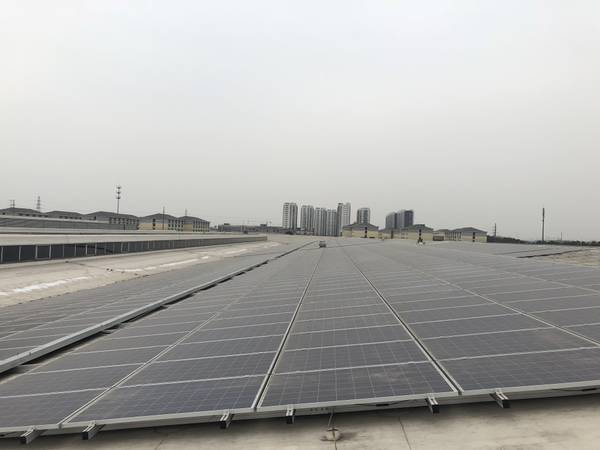

光伏支架和组件安装后效果:

原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案 原创:柔性屋面(TPO)太阳能光伏支架设计和安装方案

总结:

目前在柔性屋面上建设光伏电站,抛开组件这个大件,光伏支架是整套光伏发电系统最昂贵的投入,一般价格在0.6元/WP左右。相对于常规的彩钢瓦屋面0.25元/WP和混凝土0.35元/WP的投入,柔性屋面光伏支架可谓成本相当高。

此外,愿意在屋顶上投入高昂费用铺设TPO防水材料的企业,一般都是外资企业、国企、上市公司一类的大型公司。企业本身对屋面防水要求很高,投资者很难说服他们去参与光伏电站的投资或者做合同能源管理。
