光伏支架使用场景及安装形式,占地面积如何计算

影响光伏项目占地的因素首先必须确认光伏项目安装方式,不同安装方式,占地面积差异非常大。 插入地面式固定支架 地面桁架式固定形式 地面单柱固定形式 平单轴 斜单轴 双轴跟踪 其次必须明确,光伏的占地面…

影响光伏项目占地的因素首先必须确认光伏项目安装方式,不同安装方式,占地面积差异非常大。

光伏支架使用场景及安装形式,占地面积如何计算

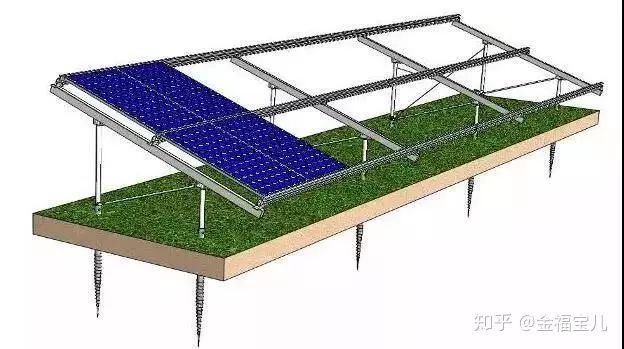

插入地面式固定支架
光伏支架使用场景及安装形式,占地面积如何计算

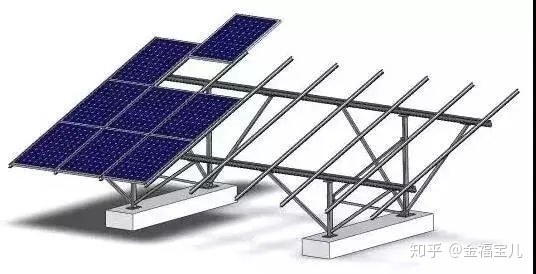

地面桁架式固定形式
光伏支架使用场景及安装形式,占地面积如何计算

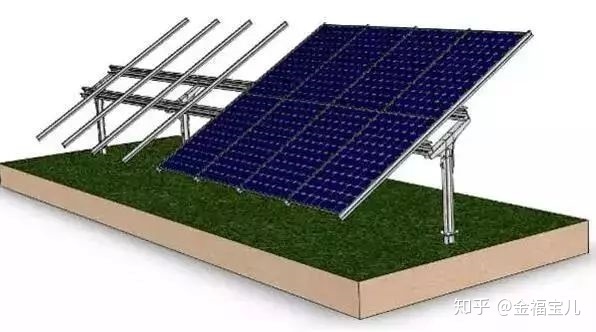

地面单柱固定形式
光伏支架使用场景及安装形式,占地面积如何计算

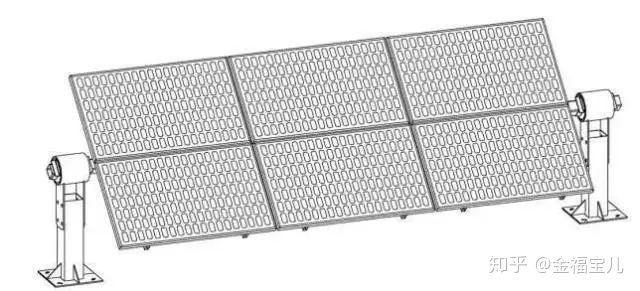

平单轴
光伏支架使用场景及安装形式,占地面积如何计算
斜单轴
光伏支架使用场景及安装形式,占地面积如何计算

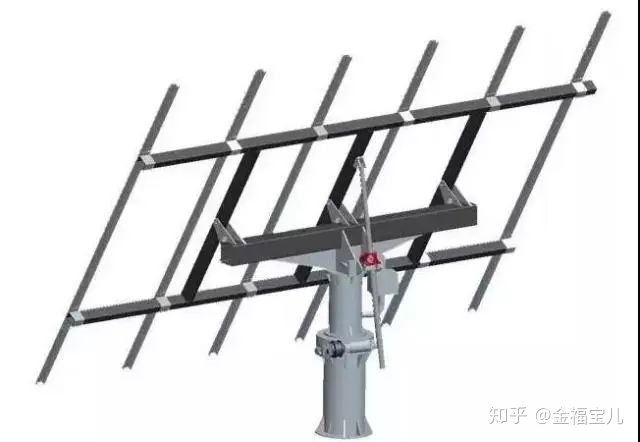

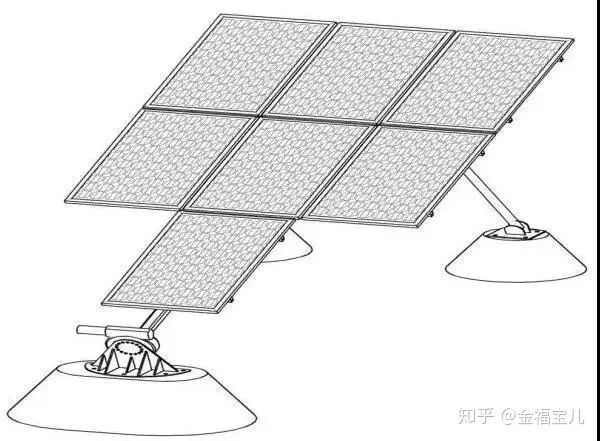

双轴跟踪

其次必须明确,光伏的占地面积包含“光伏方阵场区”和“变电站”两部分。

光伏支架使用场景及安装形式,占地面积如何计算

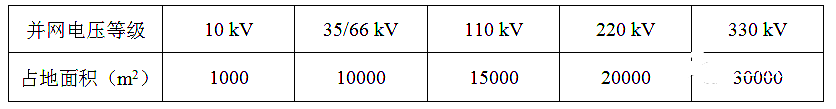

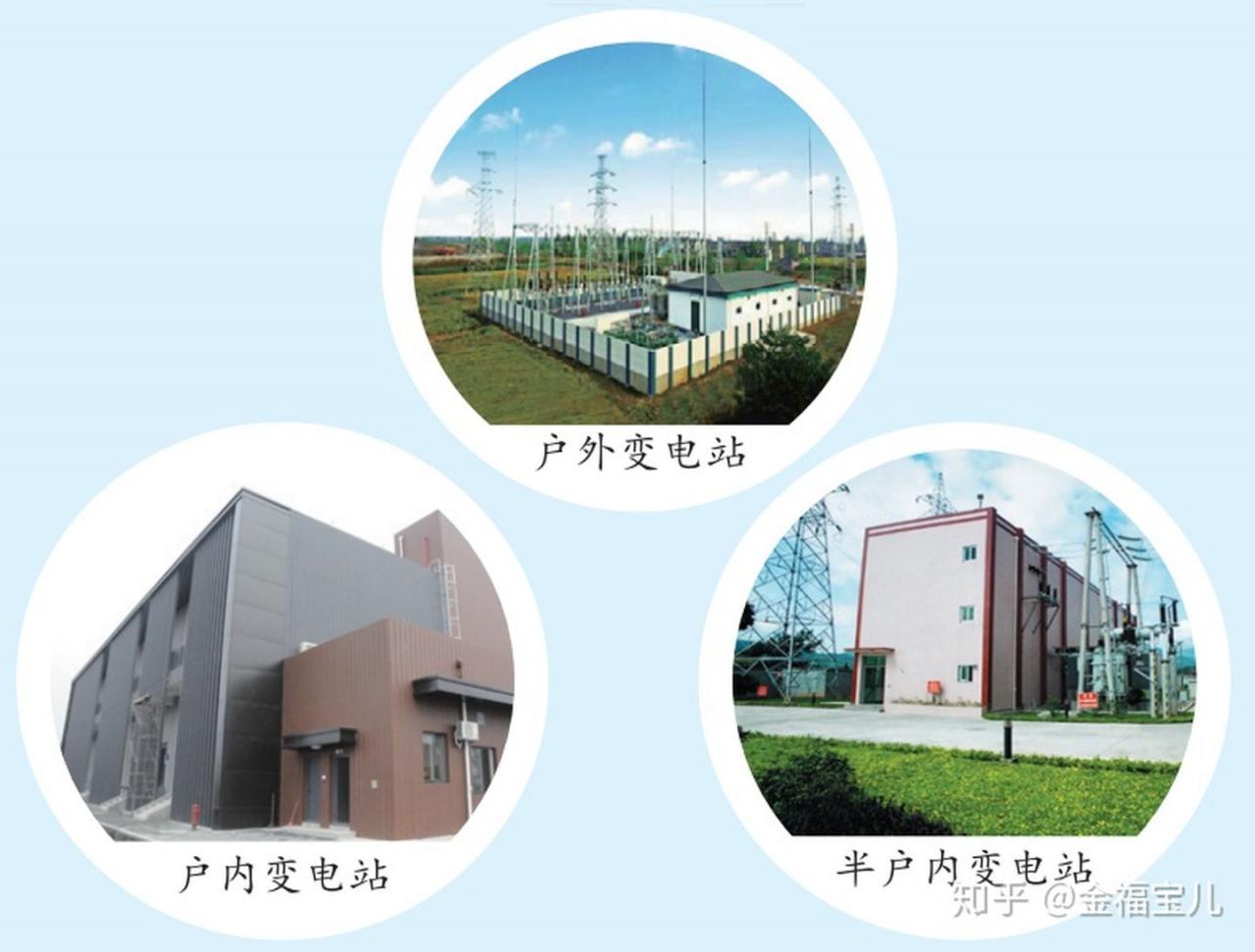

“变电站”的占地面积受电压等级的影响,10kV、35kV/66kV、110kV、220kV、330kV,不同的电压等级,变电占的占地面积肯定是不一样的。下表是不同电压等级变电站占地面积的一个大致数值。

光伏支架使用场景及安装形式,占地面积如何计算

以固定式的安装方式为例

光伏支架使用场景及安装形式,占地面积如何计算

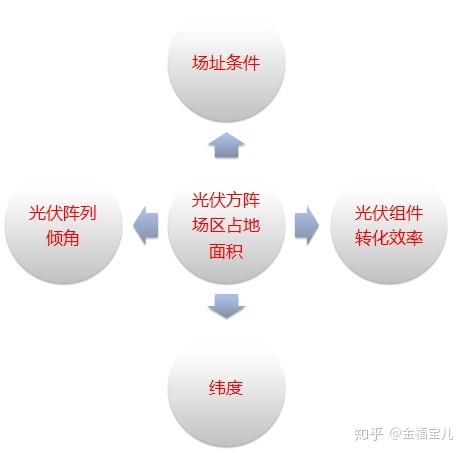

影响光伏方阵场区占地面积4个因素

1、“光伏方阵场区”的占地面积受“场址条件”的影响

如果是分布式“混凝土屋顶”和“彩钢瓦屋顶”的占地面积差别是很大的。一般情况下,相同安装量的占地面积,“混凝土屋顶”>“彩钢瓦屋顶”。

如果是地面电站,土地分平坦土地、有南向坡度、有北向坡度三种情况,占地面积会有很大的差别。其他条件相同时,相同安装量的占地面积,有北向坡度>平坦土地>有南向坡度。

以下案例默认为“平坦土地”

2、“光伏方阵场区”的占地面积受“光伏组件转化效率”的影响

“光伏组件转化效率”提高1%,“光伏方阵场区”的占地面积大约会减少5~9%。

3、“光伏方阵场区”的占地面积受“光伏阵列倾角”的影响

当其他条件相同时,“光伏阵列倾角”降低1°,“光伏方阵场区”的占地面积大约会减少0.5~2%。

4、“光伏方阵场区”的占地面积受“纬度”的影响

“纬度”影响的主要是“影子倍率”。“影子倍率”就是遮挡物形成的影子长度与其高度的比值。一般,在设计时,主要考虑冬至日真太阳时的9:00、15:00时的影子倍率。

在黑龙江、新疆、内蒙等省份的北部高纬度地区,纬度在40°以上,影子倍率>3;而在广东、广西等纬度低于25°地区,影子倍率大约在1.5以内。因此,在北部地区,前后方阵间距会达到6m以上;而在南方的一些地方,前后方阵间距留2m的检修通道就够了。

因此,“纬度”升高5°,“光伏方阵场区”占地面积大约会增加10%~30%。

占地面积的估算

2015年12月2日,国土资源部关于发布了《光伏发电站工程项目用地控制指标》的通知(国土资规〔2015〕11号),附件为各种条件下的占地面积。

第一步,确定光伏方阵的安装方式

固定式、平单轴、斜单轴、双轴跟踪,要选择不同的表格;

第二步,确定光伏组件的转化效率

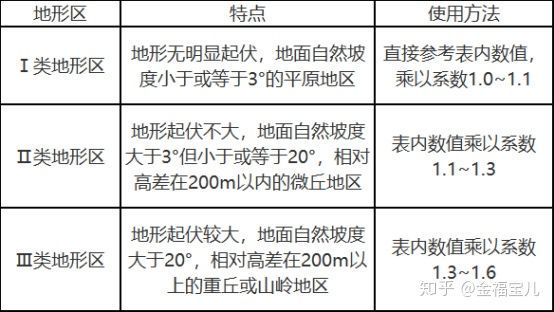

第三步,确定地形条件系数。

将查询得到的数值,乘以相应的地形条件系数,就可以估算出某项目的占地面积。

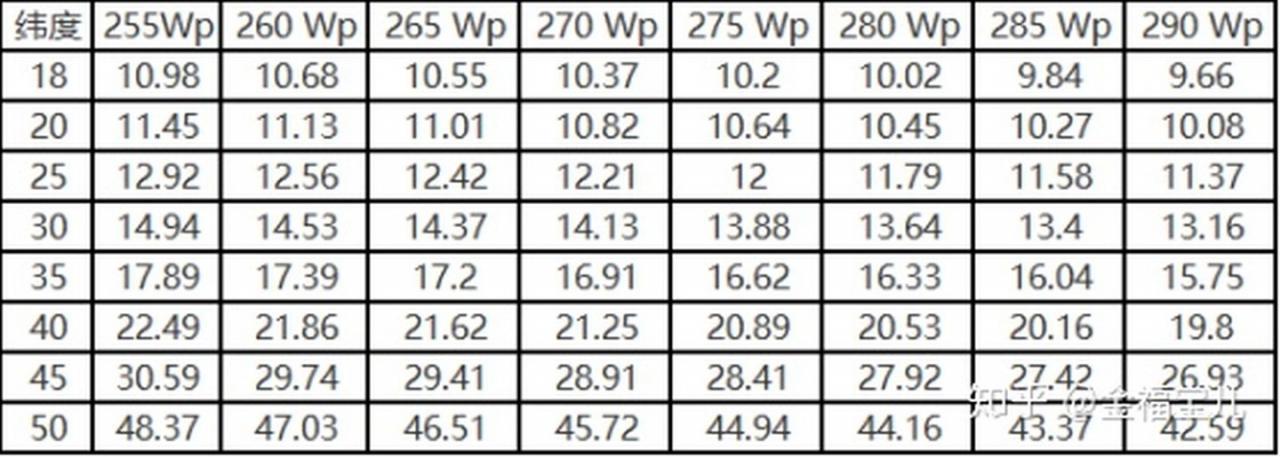

下表为不同安装方式、不同转化效率在水平面地势下方阵的占地面积。

使用提示:

1、表中的参考面积为光伏方阵区占地面积,不包含升压站、生活区

2、 不同地形下的估算

光伏支架使用场景及安装形式,占地面积如何计算

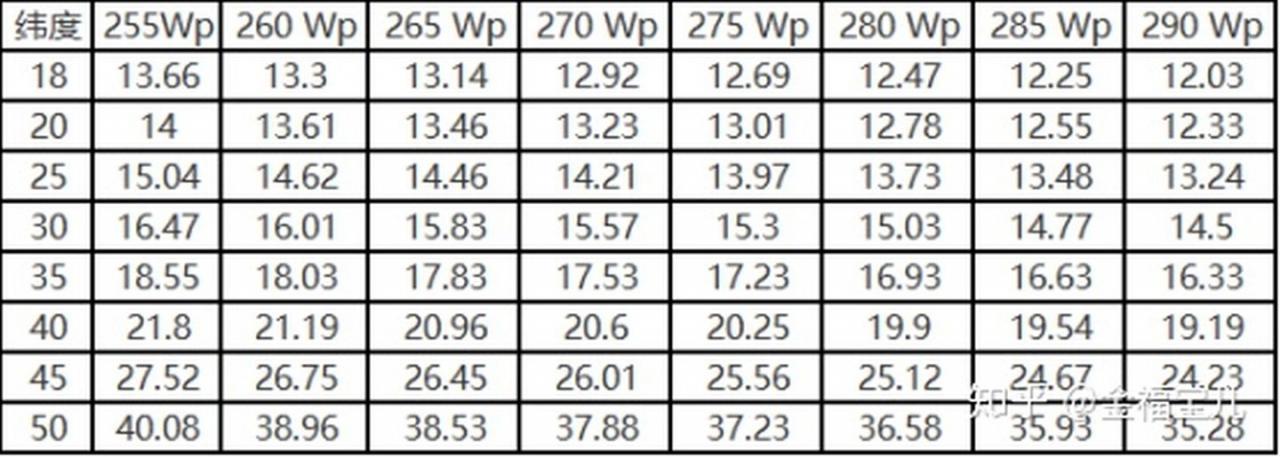

表1:最佳倾角固定式10MW光伏方阵建设用地参考(单位:公顷)

光伏支架使用场景及安装形式,占地面积如何计算

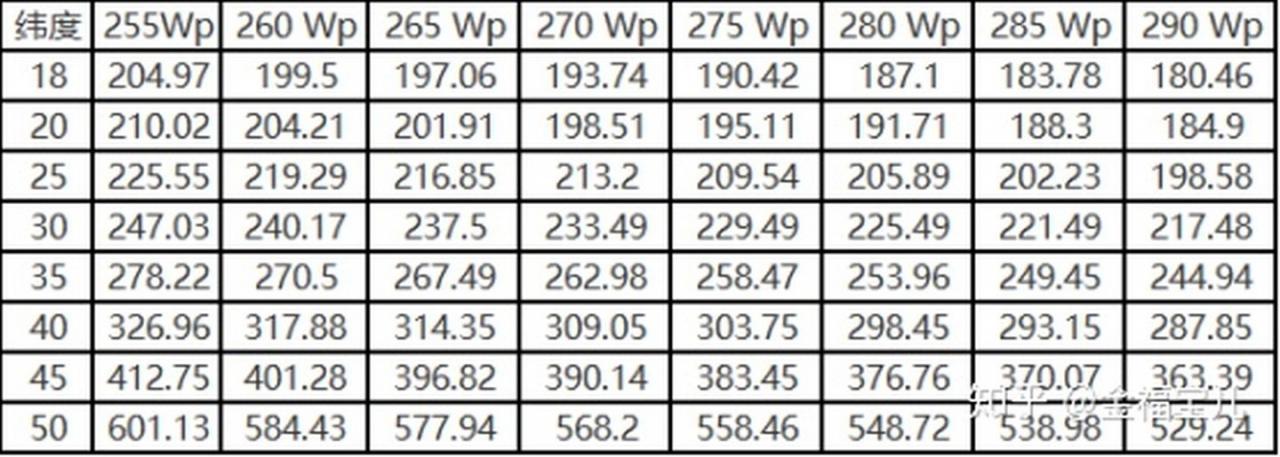

表2:最佳倾角固定式10MW光伏方阵建设用地参考(单位:亩)

光伏支架使用场景及安装形式,占地面积如何计算

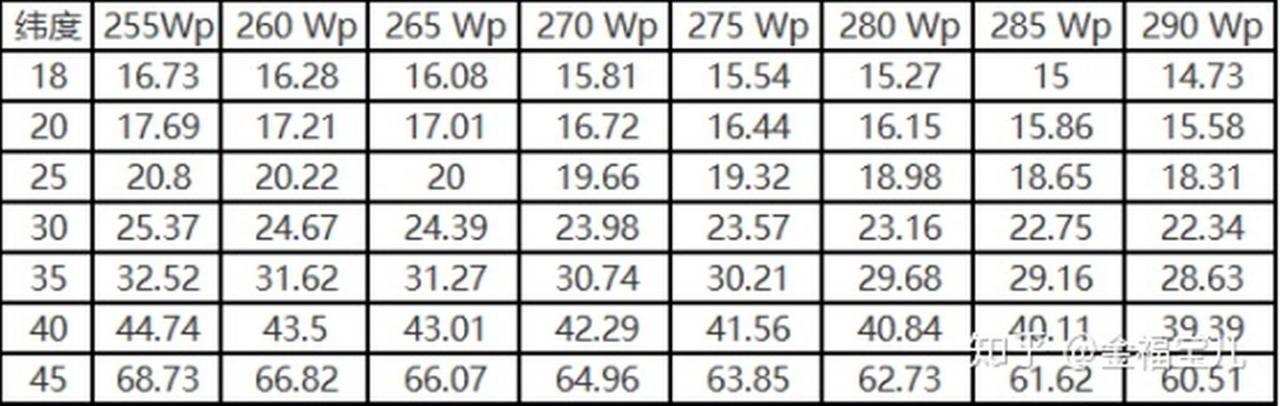

表3:平单轴跟踪10MW光伏方阵建设用地参考(单位:公顷)

光伏支架使用场景及安装形式,占地面积如何计算

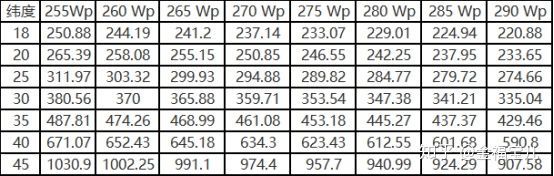

表4:平单轴跟踪10MW光伏方阵建设用地参考(单位:亩)

光伏支架使用场景及安装形式,占地面积如何计算

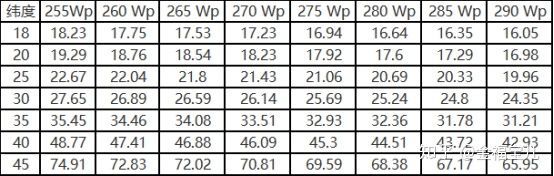

表5:最佳倾角斜单轴跟踪10MW光伏方阵建设用地参考(单位:公顷)

光伏支架使用场景及安装形式,占地面积如何计算

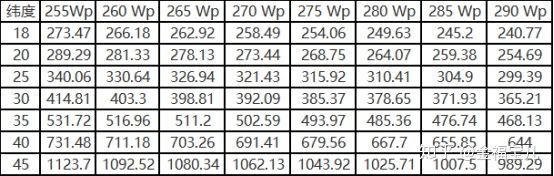

表6:最佳倾角斜单轴跟踪10MW光伏方阵建设用地参考(单位:亩)

光伏支架使用场景及安装形式,占地面积如何计算

表7:双轴跟踪10MW光伏方阵建设用地参考(单位:公顷)

光伏支架使用场景及安装形式,占地面积如何计算

表:8:双轴跟踪10MW光伏方阵建设用地参考(单位:亩)

光伏支架使用场景及安装形式,占地面积如何计算
